JIS管フランジ寸法表 16Kフランジ

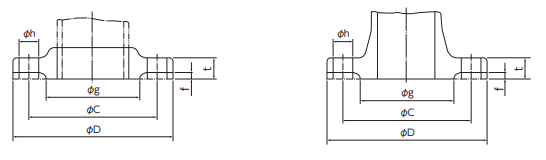

16Kフランジの基準寸法
| フランジ 呼び径 |
適用する 鋼管の外径 |
フランジの 外径 D |
フランジの 厚さ t |
f | 径 g | 中心円の 径 C |
ボルト穴 | ボルトの ねじの呼び |
||
|---|---|---|---|---|---|---|---|---|---|---|
| ねずみ 鋳鉄以外 |
ねずみ 鋳鉄 |
数 | 径 h | |||||||
| 10 | 17.3 | 90 | 12 | - | 1 | 46 | 65 | 4 | 15 | M12 |
| 15 | 21.7 | 95 | 12 | - | 1 | 51 | 70 | 4 | 15 | M12 |
| 20 | 27.2 | 100 | 14 | - | 1 | 56 | 75 | 4 | 15 | M12 |
| 25 | 34.0 | 125 | 14 | - | 1 | 67 | 90 | 4 | 19 | M16 |
| 32 | 42.7 | 135 | 16 | - | 2 | 76 | 100 | 4 | 19 | M16 |
| 40 | 48.6 | 140 | 16 | - | 2 | 81 | 105 | 4 | 19 | M16 |
| 50 | 60.5 | 155 | 16 | 20 | 2 | 96 | 120 | 8 | 19 | M16 |
| 65 | 76.3 | 175 | 18 | 22 | 2 | 116 | 140 | 8 | 19 | M16 |
| 80 | 89.1 | 200 | 20 | 24 | 2 | 132 | 160 | 8 | 23 | M20 |
| (90) | 101.6 | 210 | 20 | 24 | 2 | 145 | 170 | 8 | 23 | M20 |
| 100 | 114.3 | 225 | 22 | 26 | 2 | 160 | 185 | 8 | 23 | M20 |
| 125 | 139.8 | 270 | 22 | 26 | 2 | 195 | 225 | 8 | 25 | M22 |
| 150 | 165.2 | 305 | 24 | 28 | 2 | 230 | 260 | 12 | 25 | M22 |
| 200 | 216.3 | 350 | 26 | 30 | 2 | 275 | 305 | 12 | 25 | M22 |
| 250 | 267.4 | 430 | 28 | 34 | 2 | 345 | 380 | 12 | 27 | M24 |
| 300 | 318.5 | 480 | 30 | 36 | 3 | 395 | 430 | 16 | 27 | M24 |
| 350 | 355.6 | 540 | 34 | 38 | 3 | 440 | 480 | 16 | 33 | M30x3 |
| 400 | 406.4 | 605 | 38 | 42 | 3 | 495 | 540 | 16 | 33 | M30x3 |
| 450 | 457.2 | 675 | 40 | 46 | 3 | 560 | 605 | 20 | 33 | M30x3 |
| 500 | 508.0 | 730 | 42 | 50 | 3 | 615 | 660 | 20 | 33 | M30x3 |
| (550) | 558.8 | 795 | 44 | 54 | 3 | 670 | 720 | 20 | 39 | M36x3 |
| 600 | 609.6 | 845 | 46 | 58 | 3 | 720 | 770 | 24 | 39 | M36x3 |
| (650) | 660.4 | 895 | 48 | - | 5 | 770 | 820 | 24 | 39 | M36x3 |
| 700 | 711.2 | 960 | 50 | - | 5 | 820 | 875 | 24 | 42 | Ｍ39x3 |
| (750) | 762.0 | 1020 | 52 | 5 | 880 | 935 | 24 | 42 | M39x3 | |
| 800 | 812.8 | 1085 | 54 | - | 5 | 930 | 990 | 24 | 48 | M45x3 |
| (850) | 863.6 | 1135 | 56 | - | 5 | 980 | 1040 | 24 | 48 | M45x3 |
| 900 | 914.4 | 1185 | 58 | - | 5 | 1030 | 1090 | 28 | 48 | M45x3 |
| 1000 | 1016.0 | 1320 | 62 | - | 5 | 1140 | 1210 | 28 | 56 | M52x3 |
| (1100) | 1117.6 | 1420 | 66 | - | 5 | 1240 | 1310 | 32 | 56 | M52x3 |
| 1200 | 1219.2 | 1530 | 70 | - | 5 | 1350 | 1420 | 32 | 56 | M52x3 |
| (1300) | 1320.8 | 1645 | 74 | - | 5 | 1450 | 1530 | 32 | 62 | M56x3 |
| 1350 | 1371.6 | 1700 | 76 | - | 5 | 1510 | 1590 | 32 | 62 | M56x3 |
| (1400) | 1422.4 | 1755 | 78 | - | 5 | 1560 | 1640 | 36 | 62 | M56x3 |
| 1500 | 1524.0 | 1865 | 80 | - | 5 | 1670 | 1750 | 36 | 62 | M56x3 |
注記
※()内のフランジ呼び径は、なるべく使わないのがよい。
※フランジのガスケット座は、フランジ呼び径600以下において必要がある場合は、二点鎖線のように全面座としてもよい。
※ボルト穴径(h)は、ボルトのねじの呼びM30x3以上の場合は、JIS B1001の2級による。
参考 フランジ呼び径850および1350を除く650以上の寸法は、ISO 2084 (Pipeline flanges for general use-Metric series-Mating dimensions)の呼び圧力25bar (1 bar=0.1MPa)による。
