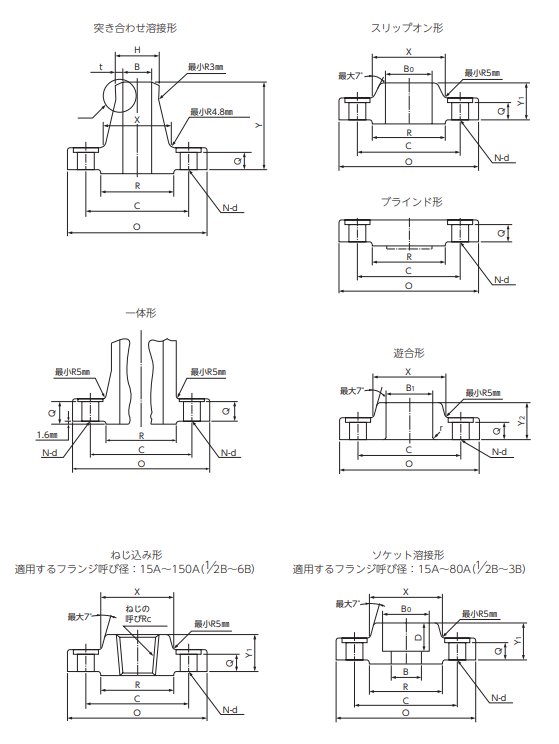

JPI管フランジ寸法表 クラス150フランジ寸法表(平面座)
JPI管フランジ寸法表 クラス150フランジ寸法表(平面座)
| フランジ 呼び径 |
外径 O |
内径 | ハブ元 の径 X |
ハブ先 の径 H |
平面座 の径 R |
厚さ(最小) | 全長 | ソケット の深さ D |
隅の 半径 R |
中心円 の径 C |
ボルト穴 | ボルトのねじの呼び | ボルトの長さ(参考) | フランジ 呼び径 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | スリップオン形 ソケット溶接形 Bo |
突き合わせ溶接形 ソケット溶接形 B |
遊合形 B1 |
遊合形以外 Q |
遊合形 Ｑ |
スリップオン形 ソケット溶接形 ねじ込み形 Y1 |
遊合形 Y2 |
突き合わせ 溶接形 Ｙ |
穴の数 N |
穴の径 d |
ユニファイ | メートル | スタッド ボルト |
六角 ボルト |
A | B | |||||||
| 15 | 1/2 | 90 | 22.2 | 16.1 | 23.4 | 30 | 21.7 | 34.9 | 9.6 | 11.2 | 14 | 16 | 46 | 10 | 3 | 60.3 | 4 | 16 | 1/2-13 UNC |
M14×2 | 55 | 50 | 15 | 1/2 |
| 20 | 3/4 | 100 | 27.7 | 21.4 | 28.9 | 38 | 27.2 | 42.9 | 11.2 | 12.7 | 14 | 16 | 51 | 11 | 3 | 69.9 | 4 | 16 | 1/2-13 UNC |
M14×2 | 65 | 50 | 20 | 3/4 |
| 25 | 1 | 110 | 34.5 | 27.2 | 35.6 | 49 | 34.0 | 50.8 | 12.7 | 14.3 | 16 | 17 | 54 | 13 | 3 | 79.4 | 4 | 16 | 1/2-13 UNC |
M14×2 | 65 | 55 | 25 | 1 |
| (32) | (1 1/4) | 115 | 43.2 | 35.5 | 44.3 | 59 | 42.7 | 63.5 | 14.3 | 15.9 | 19 | 21 | 56 | 14 | 5 | 88.9 | 4 | 16 | 1/2-13 UNC |
M14×2 | 70 | 55 | (32) | (1 1/4) |
| 40 | 1 1/2 | 125 | 49.1 | 41.2 | 50.4 | 65 | 48.6 | 73.0 | 15.9 | 17.5 | 21 | 22 | 60 | 16 | 6 | 98.4 | 4 | 16 | 1/2-13 UNC |
M14×2 | 70 | 65 | 40 | 1 1/2 |
| 50 | 2 | 150 | 61.1 | 52.7 | 62.7 | 78 | 60.5 | 92.1 | 17.5 | 19.1 | 24 | 25 | 62 | 17 | 8 | 120.7 | 4 | 19 | 5/8-11 UNC |
M16×2 | 80 | 70 | 50 | 2 |
| 65 | 2 1/2 | 180 | 77.1 | 65.9 | 78.7 | 90 | 76.3 | 104.8 | 20.7 | 22.3 | 27 | 29 | 68 | 19 | 8 | 139.7 | 4 | 19 | 5/8-11 UNC |
M16×2 | 90 | 75 | 65 | 2 1/2 |
| 80 | 3 | 190 | 90.0 | 78.1 | 91.6 | 108 | 89.1 | 127.0 | 22.3 | 23.9 | 29 | 30 | 68 | 21 | 10 | 152.4 | 4 | 19 | 5/8-11 UNC |
M16×2 | 90 | 75 | 80 | 3 |
| (90) | (3 1/2) | 215 | 102.6 | 90.2 | 104.1 | 122 | 101.6 | 139.7 | 22.3 | 23.9 | 30 | 32 | 70 | - | 10 | 177.8 | 8 | 19 | 5/8-11 UNC |
M16×2 | 90 | 75 | (90) | (3 1/2) |
| 100 | 4 | 230 | 115.4 | 102.3 | 116.9 | 135 | 114.3 | 157.2 | 22.3 | 23.9 | 32 | 33 | 75 | - | 11 | 190.5 | 8 | 19 | 5/8-11 UNC |
M16×2 | 90 | 75 | 100 | 4 |
| (125) | (5) | 255 | 141.2 | 126.6 | 143.0 | 164 | 139.8 | 185.7 | 22.3 | 23.9 | 35 | 36 | 87 | - | 11 | 215.9 | 8 | 22 | 3/4-10 UNC |
M20×2.5 | 95 | 85 | (125) | (5) |
| 150 | 6 | 280 | 166.6 | 151.0 | 168.4 | 192 | 165.2 | 215.9 | 23.9 | 25.4 | 38 | 40 | 87 | - | 13 | 241.3 | 8 | 22 | 3/4-10 UNC |
M20×2.5 | 100 | 85 | 150 | 6 |
| 200 | 8 | 345 | 218.0 | 199.9 | 219.5 | 246 | 216.3 | 269.9 | 27.0 | 28.6 | 43 | 44 | 100 | - | 13 | 298.5 | 8 | 22 | 3/4-10 UNC |
M20×2.5 | 110 | 90 | 200 | 8 |
| 250 | 10 | 405 | 269.5 | 248.8 | 271.7 | 305 | 267.4 | 323.8 | 28.6 | 30.2 | 48 | 49 | 100 | - | 13 | 362.0 | 12 | 26 | 7/8-9 UNC |
M24×3 | 115 | 100 | 250 | 10 |
| 300 | 12 | 485 | 321.0 | 297.9 | 322.8 | 365 | 318.5 | 381.0 | 30.2 | 31.8 | 54 | 56 | 113 | - | 13 | 431.8 | 12 | 26 | 7/8-9 UNC |
M24×3 | 120 | 100 | 300 | 12 |
| 350 | 14 | 535 | 358.1 | - | 360.2 | 400 | 355.6 | 412.8 | 33.4 | 35.0 | 56 | 79 | 125 | - | 13 | 476.3 | 12 | 29 | 1-8UNC | M27×3 | 135 | 115 | 350 | 14 |
| 400 | 16 | 595 | 409.0 | - | 411.2 | 457 | 406.4 | 469.9 | 35.0 | 36.6 | 62 | 87 | 125 | - | 13 | 539.8 | 16 | 29 | 1-8UNC | M27x3 | 135 | 115 | 400 | 16 |
| 450 | 18 | 635 | 460.0 | - | 462.3 | 505 | 457.2 | 533.4 | 38.1 | 39.7 | 67 | 97 | 138 | - | 13 | 577.9 | 16 | 32 | 1 1/8-8 UN |
M30×3 | 145 | 125 | 450 | 18 |
| 500 | 20 | 700 | 511.0 | - | 514.4 | 559 | 508.0 | 584.2 | 41.3 | 42.9 | 71 | 103 | 143 | - | 13 | 635.0 | 20 | 32 | 1 1/8-8 UN |
M30×3 | 160 | 140 | 500 | 20 |
| 600 | 24 | 815 | 613.0 | - | 616.0 | 663 | 609.6 | 692.2 | 46.1 | 47.7 | 81 | 111 | 151 | - | 13 | 749.3 | 20 | 35 | 1 1/4-8 UN |
M33×3 | 170 | 155 | 600 | 24 |
注記
※()内のフランジ呼び径は、なるべく使わないのがよい。 [cite: 8]
※本表はJPI-7S-15-2011「石油工業用フランジ」付表2に示された寸法と同じです。 [cite: 7]
